Name: 追加保護リレー教育機器デモンストレーション機器電気実験機器
Brand: MY SHOP
SKU: MR523E
Availability: InStock
Rating: 5 (1 reviews)

Description

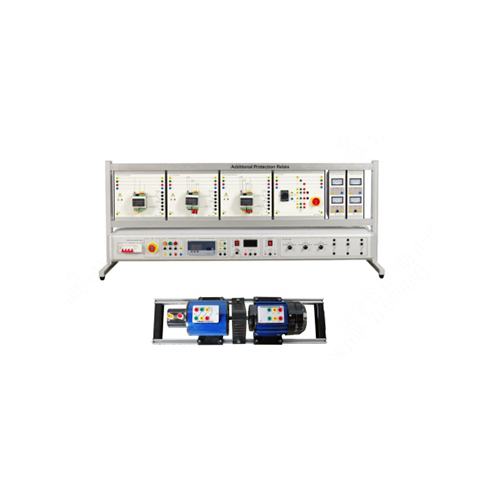

MR523E 追加保護リレー教育機器デモンストレーション機器電気実験機器
1. 製品紹介
1.1 製品説明
電力システムは現代社会の重要なインフラです。発電、送電、変電、配電、消費を通じて、電力エネルギーを効率的かつ確実にユーザーエンドに伝送します。技術の進歩に伴い、電力システムはインテリジェント化、グリーン化、効率化へと発展しています。
電力システムの運用中には、電力システムの運用状態を監視するための補助保護システムが複数設置されることがよくあります。補助保護システムは主に、特定の故障や異常状態を検知・対応することで、主保護システムの信頼性を高めるために使用されます。補助保護リレーは補助システムの一つです。主な機能は以下のとおりです。(1) 故障検知：短絡、過負荷、地絡などの異常を識別します。(2) 信号出力：故障検知後、遮断器または制御システムに信号を送信し、保護動作を作動させます。(3) バックアップ保護：主保護システムが故障した場合に、追加の保護層を提供します。
1.2 製品の特徴
1. 本製品は優れた電気安全性能を備え、優れた保護設計と接地信頼性を採用しています。
2. 製品デザインは美しく、構造もシンプルです。
3. 製品は耐腐食対策を採用しています。堅牢な素材は強度と耐久性に優れ、製品の寿命を大幅に延ばします。
4. 豊富な実験モジュールを備え、充実した教育実習に活用できます。
2. 技術仕様
2.1 技術パラメータ
電源パラメータ：三相5線式AC380V
三相かご形非同期モータパラメータ：△/Y型接続、電圧380/660V 50Hz、回転数1500rpm、出力300W。
三相同期発電機パラメータ：出力300W、励磁電圧DC12～24V、回転数1500rpm、接続方法：Y型、発電電圧380V。
動作環境条件：周囲温度-10℃～+40℃、相対湿度<85%（25℃）。
2.2 寸法と重量
寸法1: 1580mm×610mm×650mm
重量1: 81kg
寸法2: 830mm×280mm×370mm
重量2: 24kg

3. 製品構成部品の名称と機能紹介
3.1 製品主要部品
番号名称数量
1 アルミニウム合金フレーム 1
2 電源ボックス 1
3 三相同期発電機 1
4 三相かご形非同期モータ 1
3.2 製品の電気部品
番号名称数量
1 過電圧/不足電圧リレーボックス 1
2 過電流リレーボックス 1
3 電力・逆電力リレーボックス 1
4 電力グリッドモジュールボックス 1
5 交流電圧・電流計ボックス 2
6 遮断器 1
7 緊急停止スイッチ 1
8 自動グリッドコントローラ 1
9 三相電源出力インターフェース 1
10 励起電圧コントローラ 1
11 DC 24V 電源出力インターフェース 1
12 可変負荷モジュール 3
3.3 製品アクセサリ
番号名称数量
1 4mm 安全接続ケーブル 1m 緑 10
2 4mm 安全接続ケーブル 1m 黄 10
3 4mm 安全接続ケーブル 1m 黒 10
4 4mm 安全接続ケーブル 1m 青 5
5 4mm 安全接続ケーブル 1m 2色 5
6 4mm 安全接続ケーブル 1m 赤 10
7 2mm 安全接続ケーブル 1m 赤と黒8
8 DB9接続ケーブル 1
9 Uブリッジ4mm安全接続ケーブル（黒） 1
10 USB変換485デバイス 1
11 ヒューズ3A 5×20 5
12 ヒューズ4A 5×20 10
13 ヒューズ5A 5×20 10
14 ソフトウェアUSBディスク 1
15 Zhongzhi通信インターフェース変換モジュール 1
16 位相テスター 1
17 モーターベース 1
18 産業用ソケット 1
4. 製品教育実験リスト（詳細は実験説明書を参照）
(1) 過電圧/不足電圧リレーモジュールの配線と実験デモンストレーション
(2)過電流リレーモジュールの配線と実験的デモンストレーション
(3) 電力リレーおよび逆電力リレーの配線と実験的デモンストレーション
