Name: 高度センサー実験システム職業訓練機器デモンストレーター電動自動トレーナー
Brand: MY SHOP
SKU: MR495E
Availability: InStock
Rating: 5 (1 reviews)

Description

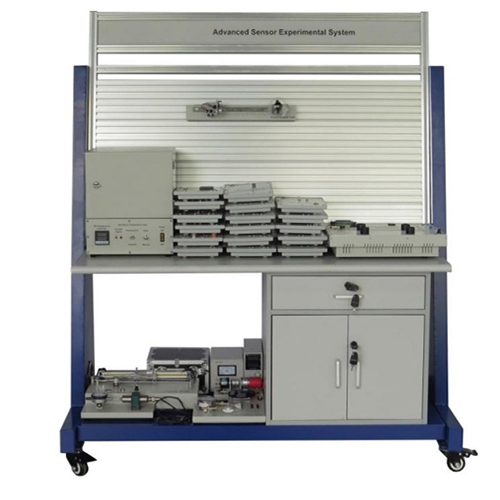

MR495E 高度センサー実験システム職業訓練機器デモンストレーター電動自動トレーナー
I. 製品概要
1.1 概要
先端センサー実験システムは、研究・教育に用いられる高度に統合された実験装置であり、温度、圧力、湿度など、様々な物理現象やパラメータをシミュレート・検出することができます。これらのシステムは通常、センサー、データ収集装置、データ分析ソフトウェアで構成されており、実験対象物の状態をリアルタイムで監視・分析することができます。科学研究・教育において、先端センサー実験システムは、関連分野のメカニズムの探求、新たな検出技術の開発、機器の性能と安全性の向上に極めて重要な役割を果たします。
1.2 特長
(1) トレーニングプラットフォームはアルミプロファイルフレーム構造を採用し、電源は一体型で設置されているため、安全で使いやすく、損傷しにくいです。
(2) 様々なセンサーとデータ処理ユニットを統合し、単一のプラットフォーム上で様々な物理量を測定・分析できます。
(3) センサーモジュールは、様々な実験ニーズに合わせて必要に応じて交換または追加できます。
(4) 教育実習と科学研究の両方に適しており、学生や研究者がセンサー技術をより深く理解し、習得するのに役立ちます。
(5) トレーニングプラットフォームには優れた安全保護システムが搭載されています。
II. 性能パラメータ
入力電源：単相3線式 220V±10%、50Hz
寸法：1400mm×700mm×1660mm
重量：約200kg
動作環境：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃)

III. コンポーネントリストと詳細な紹介
3.1 主要部品
番号名称
1 フレーム
2 温度・湿度負荷ボックス
3 負荷モジュール
4 ユニバーサルホイール
5 負荷モジュール
6 制御モジュール
7 電源モジュール
3.2 電源ボックス部品
番号名称
1 MCUシステム
2 電圧計
3 モード選択モジュール
4 スピーカー
5 MCU信号ポート
6 GND接地端子
7 USBポートタイプB
8 DC電源出力端子
9 DC電源出力ポート
10 4ポジションスイッチ
11 アナログ-デジタルコンバーター
12 アナログ-デジタルコンバーター
13 固定ベース
14計器用増幅器
15 差動回路
16 コンパレータ
17 ポテンショメータ
3.3 付属品
番号名称数量
1 2mm 電気ケーブル 100CM 赤 10
2 2mm 電気ケーブル 100CM 青 10
3 2mm 電気ケーブル 100CM 黒 10
4 ヨーロッパ式電源ケーブル 2穴、ヘリンボーンテール、16A 3×1.5 平方 3500W、1.8 メートル 2
5 マグネット 50×25×5 1
6 電気技師工具キット工具 17 個入り 1
7 調整可能電源安定化電源 MCH-K-3203D 32V3A 小型シャーシ、入力: AC220V、出力: 0 ～ 30V/3A 1
8 アルコール綿 (英語パッケージ) 1
9 K タイプ熱電対プローブ 1
10 PT100 温度センサープローブ 1
11 湿度センサープローブ 1
12 リモコン 1
13 5 芯接続ケーブル 1
14 6 芯接続ケーブル 1
15 7 芯接続ケーブル 1
16 標準分銅セット 2×50g、2×100g、1×200g、1×500g、2×1Kg、1×2Kg 1
17 USB 接続ケーブル USB + プリンター角型ポート（タイプB）1.5メートル 1
18 重り用アルミボックス 1
19 ソフトウェアCD 1
20 センサー接続ケーブル（片側8芯、もう片側センサー） 1
21 ATマイクロコントローラーダウンローダーUSB-ISP（ハウジング付きダウンロードケーブルUSB-ISP） 1
22 AD 590センサープローブ 1
3.4 制御モジュール機能の概要
3.5 実行コンポーネント機能の概要
IV.ソフトウェアのインストール方法
4.1 ソフトウェアのインストールの概要
4.2 ソフトウェアインターフェースの概要
V. 実験リスト
実験1 フォトダイオードの測定と特性
実験2 U型光電センサーの測定実験
実験3 磁気センサーの測定実験
実験4 焦電センサーの測定実験
実験5 サーミスターの測定と特性
実験6 スプリングスイッチの測定実験
実験7 傾斜センサーの測定実験
実験8 リミットスイッチの測定実験
実験9 水銀スイッチの測定実験
実験10 振動スイッチの測定実験
実験11 コンデンサーマイクの概要と動作原理
実験12 ダイナミックスピーカーの測定実験
実験13 アルコールセンサーの試験実験
実験14 AD590センサーの試験実験
実験15 K型熱電対センサーの試験実験
実験16 PT100温度センサーの試験実験
実験17 湿度センサー試験実験
実験18 計量モジュール試験実験
実験19 軽負荷試験実験
実験20 カウンターモジュール試験実験
実験21 リニアスケールモジュール試験実験
実験22 マルチチャンネルリモコンモジュール試験実験
実験23 超音波モジュール試験実験
実験24 圧力センサー試験実験
実験25 VFCモジュール試験実験
実験26 FVCモジュール試験実験
実験27 赤外線センサーモジュール試験実験
実験28 煙センサー試験実験
実験29 ソフトウェア使用状況
実験30 LVDTセンサー試験実験
