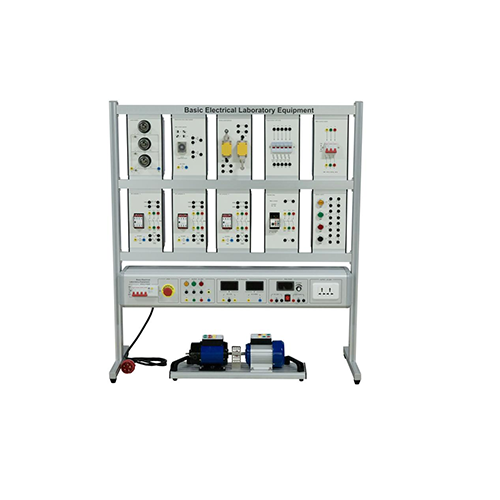

Name: 基本的な電気実験室機器教育実験室機器指導パッケージ電気技能トレーニング
Brand: MY SHOP
SKU: MR113E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR113E 基本的な電気実験室機器教育実験室機器指導パッケージ電気技能トレーニング
1. 製品概要
1.1 概要
このトレーニング装置は、関連する実験に合格し、直流モータと同期モータの動作特性を理解し、制御原理と制御方法を習得し、学生の知識とスキルを育成することができます。高等職業学校、専門学校、中等職業学校、専門技術学校など、専門的な教育と技能訓練の評価に適しています。
1.2 特徴
(1) トレーニングプラットフォームは、底部にクッションを備えたアルミプロファイル柱フレーム構造を採用しています。測定器とトレーニング電源は一体型で設置されているため、使いやすく、損傷しにくいです。
(2) トレーニングプラットフォームは、優れた安全保護システムを備えています。
2. 性能パラメータ
(1) 入力電源：三相5線式 380V±10% 60Hz
(2) 寸法：約1100mm×400mm×1200mm
(3) 総容量：<1.5KVA
(4) 重量：<150kg
(5) 動作環境：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃)

3. 製品構成
3.1 全体構造
電源制御盤は、アルミ合金製のプロファイルパネルを採用し、密閉ボックス構造で、下段の棚と一体化しています。
3.2 電源ボックス構成
(1) 三相5線式電源入力、漏電遮断器による制御、緊急停止制御ボタンを装備。緊急時には、緊急停止ボタンと遮断器を押すことで電源を遮断します。
(2) 電源表示灯、電源出力ソケット、安全電源出力端子を装備しています。
(3) ACモーター専用の保護スイッチを装備し、AC電源を内蔵し、短絡保護機能を備えています。
3.3 吊り下げボックスの紹介
(1) 吊り下げボックスモジュール
3.4 付属機器
(1) 付属品
K4テストライン数本
保険
複励磁直流発電機
三相非同期モータ
4. 研修内容を完了できる
実験1 複励磁直流発電機の発電電圧試験実験
実験2 複励磁直流発電機の制御回路接続実験
実験3 接触器連動正逆制御回路
実験4 ボタン連動正逆制御回路実験
実験5 三相非同期モータ接触器ジョグ制御回路
実験6 三相非同期モータ接触器セルフロック制御回路
実験7 三相かご形非同期モータのスターデルタ始動実験
