Name: 冷凍システムの容量制御と故障に関する教育機器、学校教育機器、冷凍トレーナー
Brand: MY SHOP
SKU: MR088R
Availability: InStock
Rating: 5 (1 reviews)

説明

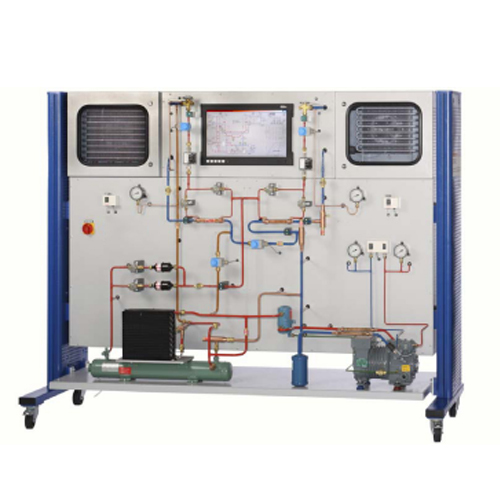

MR088R 冷凍システムの容量制御と故障に関する教育機器、学校教育機器、冷凍トレーナー
* 実用指向型業務用冷凍システムモデル¹
* 容量制御の様々な方法を検証するための冷凍室と冷凍室¹
* 12種類の故障シミュレーション¹
* 冷凍室の2種類の除霜方法
技術概要
冷凍システムにおける容量と温度の効率的な制御は、冷凍技術において重要なテーマです。様々な容量制御方法を用いて検証することができます。
冷凍室と冷凍室を備えた冷凍回路の構成要素は、トレーニング装置内に分かりやすく配置されています。電磁弁により、2つの冷凍室の蒸発器を個別に、または並列に運転できます。
回路には、容量コントローラ、起動コントローラ、および
コンプレッサの吐出側と吸込側用の複合圧力スイッチが装備されています。
2つの蒸発器の入口にはそれぞれ熱交換器が設置されており、
冷媒の過冷却を検証することで、
プロセスの効率性を評価することができます。
2つの冷凍室それぞれの冷凍能力は、サーモスタットによって制御されます。冷凍室には蒸発圧力制御装置も搭載されています。
冷凍室の除霜方法は2種類あります。電気式除霜ヒーターと、コンプレッサーから蒸発器を通して逆方向に高温冷媒を直接供給するホットガス除霜です。

タッチパネルPCを使用して、バルブの故障や配管の詰まりなど、12種類の異なる故障をシミュレーションできます。
関連する測定値はタッチパネルPCに直接送信され、分析されます。このソフトウェアは、例えば、p-h対数図上にサイクルを表示することを可能にします。
体系的に構成された教材は、基礎知識を解説し、実験の手順を段階的に説明します。
学習目標／実験
- 冷凍能力を変更するための主要機器の理解
* サーモスタット
* 容量コントローラー
* 起動コントローラー
* 蒸発圧力コントローラー
* 凝縮圧力コントローラー
- 冷凍システム構成要素の故障診断
- 冷媒の過冷却の影響
- 除霜方法の理解
* 電気除霜ヒーター
* ホットガス除霜
- log p-h線図における熱力学サイクルの表現
仕様
[1] 冷蔵室と冷凍室を備えた冷凍システムの調査
[2] 断熱室内の圧縮機、凝縮器、容量コントローラー、起動コントローラー、複合圧力スイッチ、および2つの蒸発器を備えた冷凍回路
[3] 各室に電磁弁、サーモスタット、サーモスタット膨張弁、ファン、および冷媒過冷却用熱交換器を設置
[4] 蒸発圧力コントローラーを備えた冷蔵室
[5] 電気除霜ヒーターとホットガス除霜を備えた冷凍室
[6] 個別運転または並列運転電磁弁によるチャンバー制御
[7] 12種類の故障シミュレーション
[8] 故障発生時のデータ取得、評価、およびlog p-h線図への表示を行うタッチパネルPC
[9] 冷媒：R404a
技術データ
コンプレッサー
- 冷凍能力：-10/30℃で2440W ファン付きコンデンサー
- 体積風量：570m³/h 蒸発器伝熱面積
- 冷凍室：1.12m²
- 冷凍室：1.88m²
電気式除霜ヒーター：約125W
容量コントローラー：0.2～6bar
起動コントローラー：0.2～6bar
サーモスタット：2段階 -25～15℃
蒸発圧力コントローラー：0～5.5bar
測定範囲
- 温度：6段階 -50～50℃温度範囲：5段階（0～100℃）
圧力：3段階（-1～12.5bar）、2段階（-1～24bar）
流量：2段階（1.5～22.5L/h）
コンプレッサー消費電力：0～5kW
寸法・重量
長さ×幅×高さ：2420×780×1900mm
重量：約280kg
動作に必要な電源
400V、50Hz、3相または230V、60Hz/CSA、3相
納品内容
トレーナー1台
教材一式
