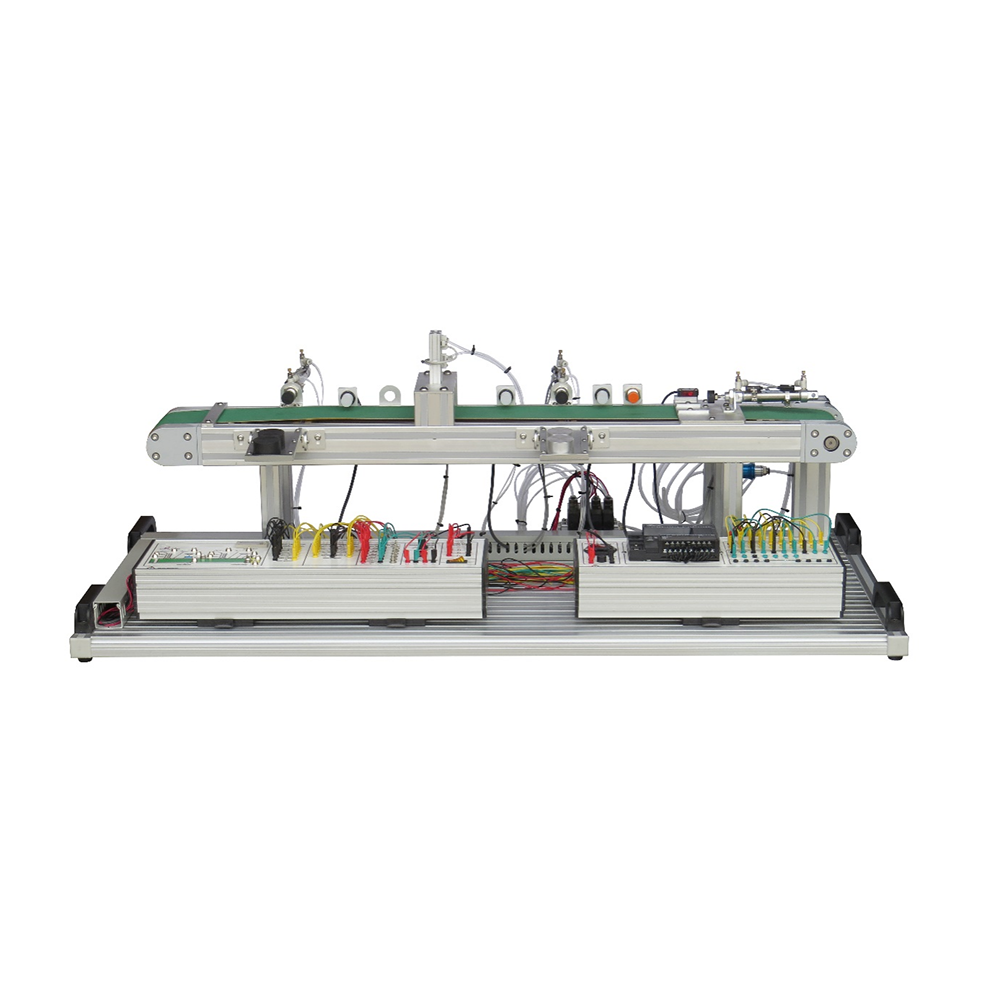

MR131M コンベア制御システム訓練装置、油圧訓練用作業台、教育機器、技術教育機器、メカトロニクス訓練装置1. 製品紹介 1.1 製品説明 コンベア制御システムは、現場の実際の用途に対応し、産業現場の自動生産ラインを完全にシミュレートできる実践的なトレーニングシステムです。実際のコンベアシステム生産ラインと組み合わせることで、学生は自動コンベア生産システムへの理解を深めることができます。システムは主に、シリンダ、電磁弁、センサ、モータ、プログラマブルコントローラなどで構成されています。ベルトコンベアをベースに、コンベアベルト上の搬送物を検出するために、異なる位置にセンサを設置しています。センサからの信号入力に基づいてプログラマブルコントローラ（PLC）が電磁弁とシリンダを必要に応じて制御し、コンベアベルト上の搬送物の分類と計数を実現します。
1.2 製品の特徴 （1）このトレーニング用ワークベンチは、アルミニウム合金板で構成されたデスクトップ型で、移動が容易です。各アクチュエータモジュールはプレート上に配置されているため、操作が容易で破損しにくい構造になっています。
（２）PLC制御ユニットは吊り下げ式ボックス構造を採用し、アルミ合金板に固定されているため、安全で信頼性が高い。PLCのすべての入出力点はPLCプラグイン端子に接続されており、学生が簡単に接続できる。センサー制御の電磁弁は、制御ユニット吊り下げ式ボックスパネルの端子に接続され、検出を行う。また、動作プロセス表示インジケーターランプも備えている。
（３）機械技術（空気圧技術を含む）、センサー技術、PLC制御技術を統合し、現代の製造生産プロセスの特徴を反映している。モジュールの内容は、生産機能と総合的な学習機能の原則に基づいて決定されているため、学生は授業や競技会において必要なモジュールを容易に選択できる。
2. 技術仕様
2.1 技術パラメータ
電源：単相3線式、220V ±10%、50Hz
動作条件：周囲温度：-10℃～+40℃
2.2 寸法と重量
寸法：1200mm × 600mm × 430mm
重量：50kg未満
3. 製品構成部品名と機能
3.1 製品本体
番号 名称 数量
1 監視パネル 1
2 センサーユニット 1
3 シリンダー磁気スイッチユニット 1
4 制御ユニット 1
5 モーター速度制御ユニット 1
6 24V電源ユニット 1
7 電源ポート 1
8 トランス出力ユニット 1
9 PLC 1
10 PLC入力ユニット 1
11 PLC出力ユニット 1
12 端子台 8
13 ベルトコンベアモーター 1
14 磁気スイッチ6
15 光電センサー 1
16 光電センサー 1
17 誘導型光電センサー 1
18 光電センサー 1
19 サイロ 1
20 プッシュシリンダー 3
21 バルブ 1
22 光電センサー 1
23 速度制御バルブ 6
24 サイロ 1
3.2 製品付属品
番号 名称 数量
1 黒 2mm 電気安全接続ケーブル 10
2 赤 2mm 電気安全接続ケーブル 18
3 黄 2mm 電気安全接続ケーブル 15
4 緑2mm安全接続ケーブル 10
5 電源コード 1
6 USBケーブル 1
7 材料ブロック 10
8 ヒューズ 5
9 USBフラッシュドライブ 1
10 エアパイプ 1
3.3 部品の機能
部品1：ポテンショメータ
仕様：24V DC電源を入力。
機能：手動モードでモーター速度を変更します。
部品2：カウンター
仕様：内蔵バッテリー。
目的：押し込まれた材料の数をカウントします。
部品3：インジケーター
仕様：24V DC電源を入力。
目的：現在のデバイスの状態を表示します。
部品4：2mm安全端子
仕様：24V DC電源に接続します。
目的：2mm安全接続ケーブルに接続します。
コンポーネント5：電源スイッチ
仕様：24V DC電源を入力。
用途：機器回路のオン/オフを制御します。
コンポーネント6：トグルスイッチ
仕様：24V DC電源を入力。
用途：機器の起動と停止を制御します。
コンポーネント7：圧力リリーフバルブ
仕様：圧縮空気を入力。
用途：機器に供給される圧縮空気の圧力を制御します。
コンポーネント8：エアコンプレッサー
仕様：220V AC電源を入力。
用途：機器に圧縮空気を供給します。
コンポーネント9：マグネットスイッチ
仕様：24V DC電源を入力。
用途：シリンダーの動作状態を検出します。
コンポーネント10：ソレノイドバルブ
仕様：24V DC電源を入力。
用途：シリンダーへの圧縮空気の流入と流出を制御することで、シリンダーの動作を制御します。
部品11：速度制御弁
仕様：入力圧縮空気
用途：シリンダーとエアパイプを接続する。
