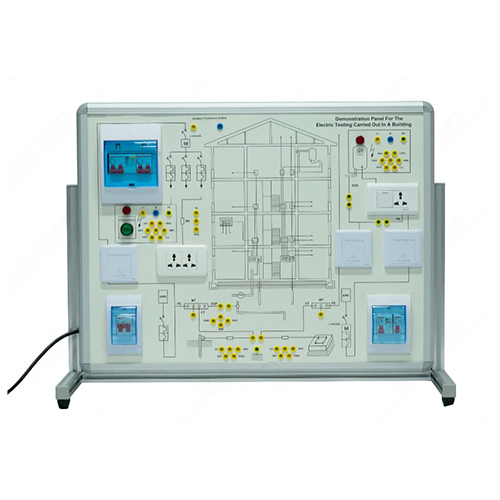

建物内で行われる電気試験用デモパネル職業訓練設備大学教育設備電気機械

Name: 建物内で行われる電気試験用デモパネル職業訓練設備大学教育設備電気機械
Brand: MY SHOP
SKU: MR253E
Availability: InStock
Rating: 5 (1 reviews)

No.MR253E

MR253E 建物内で行われる電気試験用デモパネル職業訓練設備大学教育設備電気機械

デモボードのサイズ

800 x 600 mm

フレームサイズ

840 x 450 x 680 mm

正味重量

33kg

GET A QUOTE

Description

MR253E 建物内で行われる電気試験用デモパネル職業訓練設備大学教育設備電気機械
1. 機器の紹介
1.1 概要
このパネルは、教師が教室で使用できるだけでなく、生徒が電気安全システムを容易に学習・試験するためにも使用でき、技術規則や関連技術基準を確認する手段を提供します。
従来の計測器を用いてすべての電気パラメータを測定するだけでなく、設置された実際の電気機器を相互接続し、動作を確認することもできます。
1.2 特長
このパネルは絶縁材料で作られており、試験手順を実行するために必要な機器の支持部となります。
これらの機器は、国際標準化された記号と電気ブロック図でパネル上に表示されており、レイアウトを容易に参照できます。
さらに、必要に応じて、試験ポイントは、偶発的な接触を防止するために高い保護レベルを備えた標準化された教育用端末に対応しています。
2. 技術的パラメータ
デモボードサイズ：800 x 600 mm
フレームサイズ：840 x 450 x 680 mm
正味重量：33kg
3. コンポーネントリストと詳細な説明
3.1 主要部品
番号名称
1 2Pブレーカー
2 赤色インジケータランプ
3 出力端子
4 緑色インジケータランプ
5 可変抵抗器
6 コンセント
7 2Pブレーカー
8 主電源コード
9 可変抵抗器
10 アース端子
11 可変抵抗器
12 1Pブレーカー
13 スイッチ
14 コンセント
15 可変抵抗器
16 出力端子
17 赤色インジケータランプ
3.2付属品
番号名称数量
1 4mm安全接続ケーブル（黄色） 8
2 4mm安全接続ケーブル（青色） 3
3 4mm安全接続ケーブル（赤色） 3
4 4mm安全接続ケーブル（黒色） 3
4. 実験リスト
実験1 洗濯機漏電遮断実験
実験2 給湯器漏電遮断実験
