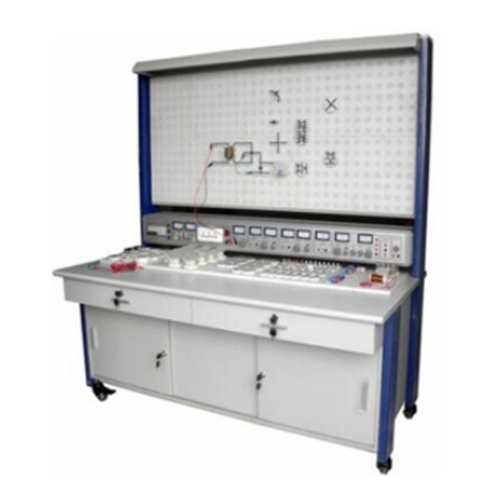

Name: 電子工学トレーニングワークベンチ教育機器産業トレーニング機器変圧器トレーニングワークベンチ
Brand: MY SHOP
SKU: MR225E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR225E 電子工学トレーニングワークベンチ教育機器産業トレーニング機器変圧器トレーニングワークベンチ
I. 概要
この装置は、専門学校、職業学校、大学などで、ダイオード・三極管回路、正弦波発振回路、直流結合増幅器・積分演算増幅回路、直流電源、制御可能なシリコン・トリガ回路、デジタル回路など、228種類の電気実験に使用されます。
1. 学生用テーブル：サイズは160×80×75cmで、テーブルの両側に引き出しがあり、ソケットと部品保持パネルが収納されています。中央の引き出しには、工具、マルチメーター、配線、説明書などを収納します。テーブルの中央には、サイズ150×70cmの汎用回路基板が配置されています。4列のソケットがあり、必要な回路の部品や電気機器を接続できます。
2. 部品とソケット：回路の基本部品として、部品コード、部品、電源ソケット、射出成形試験用穴があります。汎用回路基板と組み合わせて使用します。学生はソケットを使って部品を接続し、回路を構成できます。溶接は一切不要です。回路や部品のパラメータ変更も非常に簡単です。
3. テープ式汎用電気実験台（以下、実験台）：
a. 電源入力：
実験台の背面には三相4線式およびアース線式の入力があり、漏電保護スイッチ（汎用電源スイッチ）、三相表示ランプ、三相電力試験用の電圧計、電流計も装備されています。

b. 電源出力：
グループA：三相4線出力は、「W、V、U、N、アース」コンセントと380V、3Aの三相4線コンセントを接続します。
グループB：調整可能なAC電源、AC出力電流1.5A、電圧3～24V（7段階）、電流計表示付き。
グループC：DC定電圧調整電源：電流1.5A、連続調整可能な電圧1.25～24V、電圧および電流計表示付き。
グループD：DC定電圧電源、電流0.5A、連続調整可能な電圧1.25～24V、電圧および電流計表示付き。
グループE：DC定電圧電源、電流0.5A、電圧5A、電流計表示付き。
グループF：単相AC商用電源出力3A、外部機器接続用。
c.ファンクション信号発生器（正弦波、方形波、三角波）
(1) 周波数範囲：5Hz～550KHz（5バンド）
バンドI：5Hz～55Hz
バンドII：50Hz～550Hz
バンドIII：0.5KHz～5.5KHz
バンドIV：5KHz～55KHz
バンドV：50KHz～550KHz
(2) 周波数目盛り：Hzメーターによる読み取り、基本誤差：3%以下
(3) 最大出力電圧：正弦波：600Ω負荷、20Hz～55KHz：4.5V以上、メーター表示：50KHz～550KHz：3.5V以上、3段階減衰：0bd、20bd、40bd；方形波：1KΩ負荷、3.5VP-P；三角波：アイドル負荷：1VP-P。
e.単パルス電源：
正パルス、負パルス。パルススイッチを回してパルスを出力します。
f. オーディオ電力周波数増幅器：
入力感度≥5mV、出力≥1W、音量調整可能、プリセットホーン。オーディオ増幅回路に使用され、信号追跡機器としても使用されます。
e. 保護回路：
(1)汎用電源スイッチ（漏電遮断器）：三相4線入力端子に接続し、三相および単相漏電、過負荷、および感電から保護します。スイッチ作動時の漏電電流は30mA未満です。
(2)汎用ヒューズ：三相入力ヒューズUFu、VFu、WFu（3A）。3A以上の電流が必要な場合は、他のヒューズを交換する必要があります。（10A未満）
(3)電源スイッチ、ヒューズFu（1A）：あらゆる種類の低電圧DCおよびAC電源、ファンクションジェネレータ、オーディオアンプ用の電源スイッチ。
I. 用語とコードの説明
Av 電圧増幅率 Vcc 電源電圧
Avd 差動モード電圧増幅率 VCEO 三極管の遮断電圧降下
EO 等価起電力 Vces 三極管の飽和電圧降下
FO 発振周波数 Vi 入力電圧
Ii 入力電流 Vo 出力電圧
IO 出力電流　　VOC 同相モード両端出力電圧
RL 負荷抵抗 Vod 差動モード両端出力電圧
Ro 電源抵抗 VOH 出力ハイレベル
UL 負荷端電圧 VOL 出力ローレベル
実験表は電気に関するものです実験台
一般回路基板とは、当社が特許を取得した4穴接続基板を指します。
部品ソケットとは、プラスチックケースとその中の部品を指します。（抵抗ソケット、電位計ソケット、デジタル統合ソケットなど）
ソケット接続回路には部品ソケットが含まれており、実験において様々な回路を形成します。
入力電源：ソケットに付属の電線を使用して、実験回路の電源入力端子に電源を接続します。
II. 電動駆動実験の図の説明
電動駆動実験の図において、点線で囲まれた部品、二点鎖線で囲まれたスイッチ、ヒューズなどの部品はすべて実験台に付属しています。実験台の三相4線電源端子に接続するだけで済みます。
