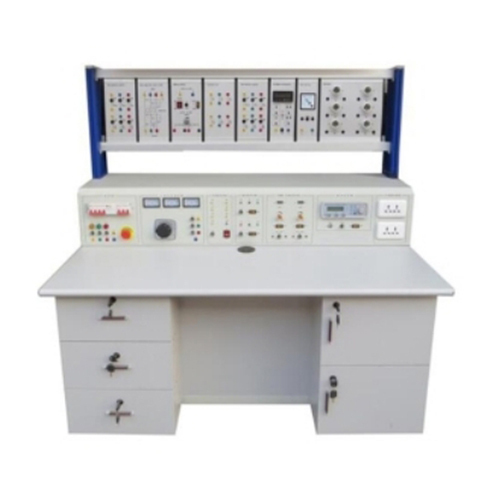

MR145E 電気技術ベンチ教育機器デモンストレーション機器電気設備実験室
1 製品概要
1.1 概要
この実験装置は、様々な電気訓練実験に対応しています。実験を通して、学生の知識と技能を養成し、高等専門学校、専門学校、中等専門学校、専門学校における教育および技能訓練評価に適しています。
1.2 特徴
(1) 訓練プラットフォームはアルミプロファイルのフレーム構造を採用し、底部にはユニバーサルホイールが装備されています。このホイールは柔軟に移動でき、使いやすく、損傷しにくいです。
(2) 完全な構成で、様々な実習と組み合わせて使用できます。
2つの性能パラメータ
(1) 入力電力：三相5線式 380V ±10% 50Hz
(2) 外形寸法：1800mm x 800mm x 1300mm
(3) 1800mm x 800mmの階層型作業ゾーン
(4) 技術ケーソン2台：1台は電力機器用、もう1台は負荷用
(5) 電源および負荷用配電盤1台
(6) ユニット容量：< 1KVA
(7) 重量：< 150kg
(8) 動作環境：温度 -10℃～+40℃、相対湿度 < 85% (25℃)

3 製品構成
3.1 電力制御スクリーン
(1) アルミプロファイルパネル構造、電力部品の埋め込み設置、計器および負荷モジュールはアルミ合金製の吊り下げボックスの形態になっており、接続が便利です。
(2)ベンチの通常操作を可能にする「メモリ」機能付きの点灯式オン/オフ押しボタン
(3)パネル中央のキー付き緊急停止ボタン
(4)0～400V/5A（以上）の可変三相電源（過負荷および短絡保護付き）
(5)0～230V/2.5A（以上）の可変単相電源（過負荷および短絡保護付き）
(6)0～250V/8A（以上）の可変定常電源（主電源）
(7)0～250V/2.5A（以上）の可変定常電源（補助電源）
(8)オン/オフボタン付き保護付き三相コンセント3P+N+T（接地）
(9)ライトインジケータ付き保護付き230V 2P+Tプラグ4個
(10)2抵抗負荷（2kW以上）を5%刻みで可変するスイッチ2個
(11)誘導負荷（2kVAR以上）を5%刻みで可変するスイッチ2個
(12)誘導負荷（2kVAR以上）を5%刻みで可変するスイッチ2個
(13)単相および連続230V、三相230V、または三相400Vの負荷接続用ジャンパー
(14)三相および単相または連続の負荷入力端子
3.2 実習テーブル
実習テーブルはアルミプロファイルフレームを採用し、底部には万象輪ブレーキが装備され、柔軟な可動と位置決めが可能です。天板には防火ボードを採用し、全体構造は堅牢で美しく、ゆったりとした造りとなっています。
4. 実験全体
(1) 抵抗負荷の電気特性実験
(2) 容量性負荷の電気特性実験
(3) 誘導性負荷の電気特性実験
(4) 抵抗負荷の電気特性実験
(5) 抵抗・インダクタンス複合負荷の電気特性実験
(6) 抵抗・容量複合負荷の電気特性実験
(7) LRC複合負荷の電気特性
