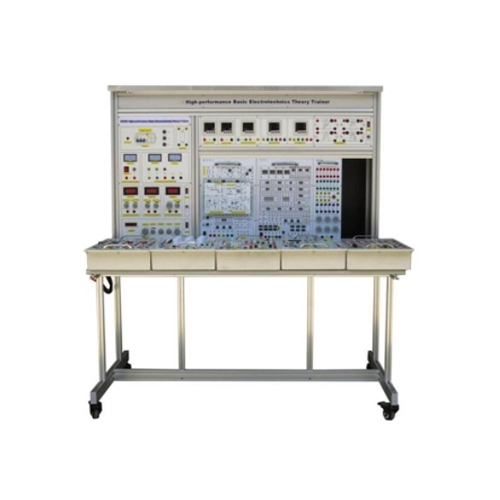

MR091E 高性能基礎電気工学理論トレーナー教育機器、教室用トレーニングセット、スマートグリッドトレーニング機器
1. 製品概要
1-1 概要
1. この電気教育補助装置は高度な設計を採用しており、実験パネルは自由に交換可能です。学生は異なる訓練要件に応じてパネルを交換できます。
2. 実験機器は高精度デジタル表示です。この訓練装置で使用される電源および機器には、信頼性の高い個人安全保護システムが装備されています。
1-2 特徴
1. 「電気工学基礎理論」および「電気技術」の教育に適しています。優れた拡張性により、「プログラマブルロジックコントローラ技術」や「モータ可変周波数制御」などの他の訓練内容にも拡張可能です。
2. 吊り下げ式実験ボードの前面には回路図と記号が描かれており、裏面には関連部品がはんだ付けされています。測定または観察が必要なコンポーネントにはロックコネクタが使用されています。実験回路はユニット回路方式で設計されています。各ユニット回路は基本回路に基づいており、異なるコンポーネントを接続したり、異なる回路を組み合わせたりすることで、学生はこの訓練装置で様々な訓練内容を実践できます。
2. 性能パラメータ
(1) 入力電源：三相5線式 380V±10% 60Hz
(2) 寸法：1600mm × 800mm × 1500mm
(3) 機械容量：<2KVA
(4) 重量：<250kg
(5) 動作条件：周囲温度 -10℃～+40℃、相対湿度 <85% (25℃)

4. 実験一覧
実験1 基本的な電気計測器の使用と測定誤差の計算
実験2 メーターの測定誤差を低減する方法
実験3 オームの法則
実験4 計測器の測定範囲拡張
実験5 線形および非線形回路素子の電圧-電流特性の測定
実験6 電位と電圧の決定および回路電位図の作成
実験7 キルヒホッフの法則の検証
実験8 重ね合わせの原理の検証
実験9 電圧源と電流源の等価変換
実験10 テブナンの定理とノートンの定理の検証
実験11 能動二端子回路網の等価パラメータの決定
実験12 最大電力伝送条件の決定
実験13 二端子対回路網の試験
実験14 相反定理
実験15 制御電源（VCVS、VCCS、CCVS、CCCS）の実験的研究
実験16 代表的な電気信号の観測と測定
実験17 RC一次回路の応答試験
実験18 二次動的回路の応答に関する研究
実験19 R、L、C素子のインピーダンス特性の決定
実験20 RC直列、並列二重T形周波数選択回路網の特性試験
実験21 R、L、C直列共振回路に関する研究
実験22 RC二重T形周波数選択回路網
実験23 RLおよびRC直列回路におけるフェーザ軌跡の研究
実験24 R、L、C素子の特性および交流パラメータの決定
実験25 交流回路パラメータの測定
実験26 正弦波定常状態交流回路のフェーザに関する研究
実験27 単相鉄心変圧器の特性試験
実験28 変圧器の巻線極性の決定
実験29 単相電力量計の検証
実験30 力率と相順の測定
実験31 負インピーダンス変換器
実験32 ジャイレータ
