MR254E 配電システムの研究および試験用パネル教育機器技術教育機器電気工学実験機器
はじめに

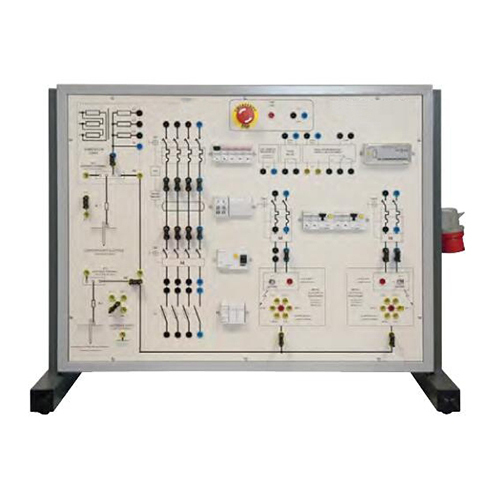

このパネルを使用することで、教師は配電系統における中性線の状態に関する包括的な授業を展開することができ、生徒はこのテーマを容易に学習・試験することができます。パネルには実際の電気機器が組み込まれており、偶発的な接触に対する高い保護等級を備えた適切な教育用端末機器を使用することで、様々な構成の組み立てや動作の目視確認が可能です。試験は従来の機器を用いて実施できます。
配電系統（中性点接続）の学習・試験用パネル
電気部品付きデモパネル
絶縁材で作られた前面パネルは、研修プログラムの開発に必要な機器を支えています。機器はパネル上に国際標準記号で表示されています。これらの機器の適用分野は、土木・商業施設、および/または生産（手工業）部門にわたります。
研修プログラム：
このパネルでは、以下の主要トピックを参照しながら配電システムについて学習します。
TT、RN、ITシステム
直接接触に対する保護
接地、電気的分離、自動差動スイッチによる間接接触に対する保護
過電流に対する保護、保護装置の選択性
接地システムと導体
自然接地板、人工接地板
接地（IT）から絶縁されたシステムの絶縁抵抗の確認
材料と機器の適合性
保護装置と遮断装置
さらに、以下の機器による測定と検査を実施できます。
中性線と接地線の識別
絶縁抵抗の測定
接地抵抗の測定
保護導体の導通試験
差動スイッチの動作確認
自動遮断による保護機能の確認
故障ループ抵抗/インピーダンスの測定
絶縁システムにおける第一地絡の測定

技術的特徴：
フレームは化学処理された鋼板で、エポキシ樹脂塗料を複数回塗布しています。ベースにはゴム足が付いているため、あらゆる作業台に設置できます。また、パネルには回路への適切な電源供給に必要なすべての電気部品が含まれています。
パネルに設置され、直径4 mmのプラグ用安全端子を介してアクセスできる主なコンポーネントは次のとおりです。
三相絶縁変圧器 1台
230-400 V / 230-400 V 1500 VA
自動磁気熱スイッチ 1台（4 x 6 A、Cカーブ、最小電圧解放コイル、機械式保持機能付き緊急押しボタン、およびパネルの動作を示す警告灯付き）
補助機器電源用 230 Vac - 1 A 電源ライン 1本
ITラインに2つの異なる対地容量を挿入するための3極レバースイッチ 1台
キャビンアースの抵抗値 0.3 Ω、1 Ω のシミュレーション 1台
アースプレートの抵抗値 2 Ω、20 Ω、200 Ω、2 kΩ のシミュレーション 1台
正弦波または片方向地絡電流を流す電気用途シミュレータ 2台（故障抵抗 50 kΩ、15 kΩ、5 kΩ、1.5 kΩ） 500Ω、無抵抗地絡故障
ITシステム絶縁制御用モニター 1台（介入感度とシステム絶縁抵抗の瞬時値監視スケールの値の調整機能付き）
自動差動マグネトサーマルスイッチ 1台（4 x 2 A、Cカーブ、ACクラス、差動部なしでマグネトサーマルスイッチのみ使用可能）
4極差動回路ブレーカー 1台（25 A / 0.3 A、Aクラス、「S」選択）
ヒューズホルダー3個セット 1台（中性線遮断器付き）
ヒューズ 10.2 x 38個（1 Aおよび2 A）
自動マグネトサーマル差動スイッチ 1台（2 x 1 A、Cカーブ、ACクラス、差動部なしでマグネトサーマルスイッチのみ使用可能）
自動マグネトサーマル差動スイッチ 1台（2 x 1 A、Cカーブ、Aクラス、差動部なしでマグネトサーマルスイッチのみ使用可能）
トロイダルトランスに接続された差動リレー 1台（電流Idnと介入時間を調整可能）
パネル寸法： 800 x 600 mm
フレーム寸法：840 x 450 x 680 mm
正味重量：45 kg
必要なユーティリティ：
（お客様ご用意）
電源：400 Vac 50 Hz 三相 - 1500 VA
（その他の電圧および周波数はご要望に応じて対応いたします）
操作マニュアル
演習問題付き
付属品：
EECソケットおよびプラグ付き三相電源コード（5 m）
様々な設置条件に対応するための、直径4 mmの安全プラグ付きジャンパー20個
直径4 mmの安全プラグ付き各種リード線20本セット
