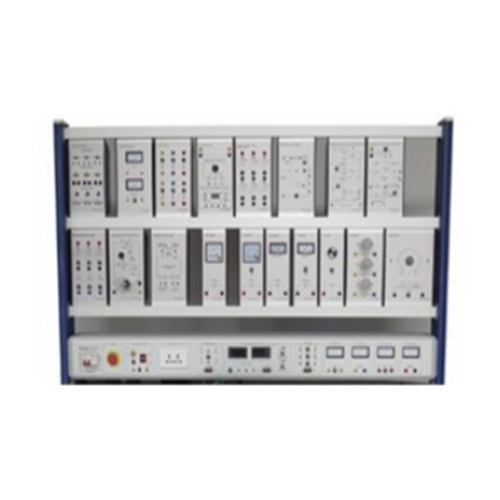

Name: パワーエレクトロニクストレーナーキット 学校向け教育機器 指導パッケージ 電気設備実験室
Brand: MY SHOP
SKU: MR173E
Availability: InStock
Rating: 5 (1 reviews)

Description

MR173E パワーエレクトロニクストレーナーキット学校向け教育機器指導パッケージ電気設備実験室
I. 製品
1.1 概要
本トレーニングセットには、様々な種類のパワーエレクトロニクス応用回路ユニットが含まれており、関連する実験を通してパワーエレクトロニクスの特性を理解し、制御原理と制御モードを習得することで、学生の知識とスキルを向上させることができます。高等専門学校、高等技術学校、中等専門学校、専門学校における専門教育および技能訓練評価に適しています。
1.2 特徴
(1) トレーニングベンチはアルミ柱フレーム構造を採用し、電源内蔵で安全かつ使いやすく、損傷しにくい構造となっています。
(2) 実験対象物に合わせて、ボックス内の関連ユニットを柔軟に増減させることができ、さまざまなユーザーニーズに対応できます。
(3) トレーニングプラットフォームは優れた安全保護システムを備えています。
II 特性パラメータ
(1) 入力電源：三相5線式、380V±10% 50Hz
(2) 寸法：1600mm×400mm×950mm
(3) 総容量：＜2.0KVA
(4) 重量：＜100kg
(5) 動作条件：
環境温度：-10℃～+40℃
相対湿度：＜85%(25℃)

3.1 電源制御パネル
電源制御パネルはアルミ合金製のプロファイルパネルを使用し、密閉構造で、接続部を下部に一体化して配置しています。
3.2 電源ボックス
(1)三相5線式電源入力。漏電遮断器による試験済み。緊急停止ボタンを備え、緊急時に電力を遮断できます。

(2)制御パネルには、2点式電圧計、電流計、電力計、非電力計がそれぞれ1つずつあります。
(3)インジケータ、ヨーロッパ電源プラグ出力、安全出力ソケットを備えています。
(4)AC 220V電流出力、DC 220V巻線出力、DC 0～220V連続可変DCアーマチュア出力、短絡保護機能付き。
電源オンスイッチ、短絡保護。
- DC電源 +5V、-5V、+12V、-12V、+15V、-15V、35V、-35V (500mA)
- AC電源 18V-0V、18V、15V、0V、15V
- 抵抗器セット
- 静電容量器セット
- インダクタンスセット
- 可変抵抗器セット
- SCRセット
- MOSFET、トライアック、UJT、PUT、IGBT、ダイアック、ツェナーダイオードなど
- ゲートトリガー信号
- トレーナーマニュアル、電子マニュアル付属
- 接続ケーブル、パッチコード
保証期間：1年間
