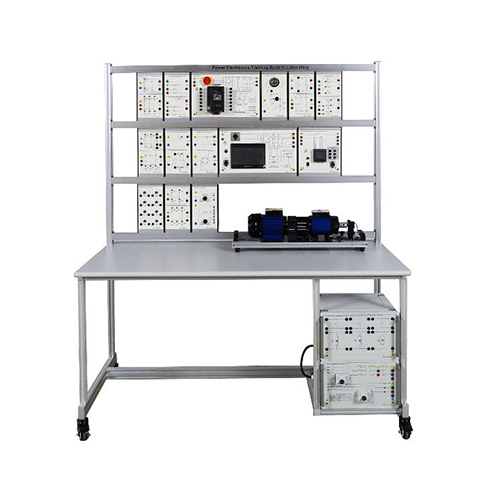

MR519E パワーエレクトロニクストレーニングシステム実験室教育機器産業トレーニング機器電気工学実験室
1. 製品紹介
1.1 製品説明
このパワーエレクトロニクス装置は、教育分野向けに設計された教材で、主に学校関連の授業における実験指導に使用されます。吊り下げ式ボックスモジュールを採用しており、学生が様々なパワーエレクトロニクス実験を手軽に行うことができます。この装置は様々なパワーエレクトロニクス実験のニーズに対応し、学生がパワーエレクトロニクスに関する知識をより深く理解し、習得するのに役立ちます。
1.2 製品の特徴
1. モジュール設計：吊り下げ式ボックスモジュールを採用しており、学生が実験回路を迅速に構築し、実験効率を向上させるのに便利です。
2. 安全性と信頼性：本装置は厳格な安全設計と試験を経ており、三相AC380V実験電圧下での安全な動作を確保し、実験者の安全を確保しています。
3. 操作性：操作インターフェースはシンプルで分かりやすく、学生にとって使いやすく、経験の浅い学生でもすぐに使い始めることができます。
4. 多様な機能：様々な教育ニーズに対応するために、様々なパワーエレクトロニクス実験プロジェクトに対応します。
2. 技術仕様
技術パラメータ
すべてのモジュールは、DIN A4規格に準拠した高水準の教育用パネルを備え、4mmの安全接続プラグを装備しています。配線図はカラー印刷されています。
動作環境：-5℃～40℃、相対湿度80%以下
寸法：1680mm×870mm×2070mm
重量：180kg

3. 製品各部の名称と機能紹介
3.1 製品主要部
番号名称機能数量
1 製品モジュール部詳細は3.6.1を参照 1
2 製品モーター部詳細は3.6.2を参照 1
3 製品シャーシ部詳細は3.6.3を参照 1
4 ユニバーサルホイールモバイル機器に便利 4
3.2 製品モジュール部
番号名称数量
1 W3Cトリガ制御モジュール 1
2 過電流保護モジュール 1
3 三相メータモジュール 1
4 IGBTコントローラ 1
5 インバータモジュール1
6 B2HK および B2HZ モジュール 1
7 M1C および M2C モジュール 1
8 B2C および M3C モジュール 1
9 B6HA および B6HK モジュール 1
10 M3 および B6C モジュール 1
11 B2 および B6 モジュール 1
12 B6C および B2HA モジュール 1
13 M1 および M2 モジュール 1
14 W1C トリガー制御モジュール 1
3.3 製品モーター部品
番号名称数量
1 DC シャントモーター 1
2 三相かご形非同期モーター 1
3.4 製品シャーシ
番号名称数量
1 三相絶縁変圧器 1
2 RL負荷ボックス 1
3.5 製品アクセサリ
番号名称数量
1 4mm安全接続ケーブル（青） 5
2 4mm安全接続ケーブル（2色） 5
3 4mm安全接続ケーブル（赤） 10
4 4mm安全接続ケーブル（緑） 10
5 2mm安全接続ケーブル（黒） 10
6 2mm安全接続ケーブル（黄） 10
7 4mm安全接続ケーブル（黄） 10
8 4mm安全接続ケーブル（黒） 10
9 電力線 1
10 U字型ブリッジ5
11 ヒューズ（1A） 5
12 ヒューズ（3A） 5
13 ネットワークケーブル 1
14 カップリング 1
15 Uディスク 1
16 白熱電球 1
4. 製品教育実験リスト
(1) B2C単相半制御ブリッジ整流回路
(2) M3C三相半制御ブリッジ整流回路
(3) B2HA単相全波整流回路
(4) B6C単相半波制御整流回路
(5) B2HK単相ブリッジ全制御整流回路
(6) B2HZ三相全制御ブリッジ整流回路
(7) B2HK単相ブリッジ全制御整流回路
(8) B2 三相半波整流回路（アノード共通）
(9) B6 三相半波整流回路
(10) B6C 三相ブリッジ整流回路
(11) M3 単相全波整流回路
(12) B6HA 三相半波制御整流回路（アノード共通）
(13) B6HK 三相半波制御整流回路（カソード共通）
(14) M1C 単相半波制御ブリッジ整流回路
(15) M2C 三相半波制御ブリッジ整流回路
(16) M2 単相ブリッジ整流回路
(17) W1C トリガ制御モジュール
(18) インバータ動作試験
(19) インバータ制御モータに接続された三相計測器
(20) 負荷シャーシ試験
